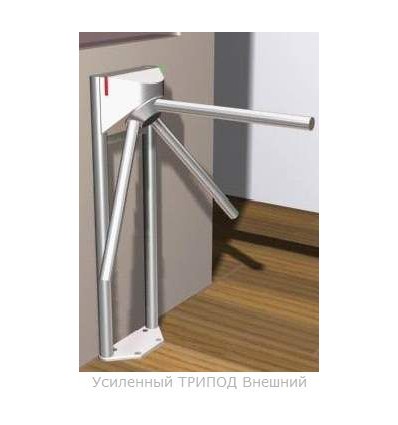

Усиленный ТРИПОД

Устройство и принцип действия

• Корпус турникета выполнен в виде стальной сварной корзины с облицовкой из шлифованной нержавеющей или окрашенной стали S=1,5 мм.
• На облицовке находятся светодиодные индикаторы.
• В нижней части корпуса на наклонной оси вращается прочная планшайба из стали. На планшайбе закреплены три преграждающие планки.
• В корпусе на фланце смонтированы: моторный привод, оптические датчики поворота, соленоидный замок. Ниже планшайбы на фланце под уголковой крышкой расположена соединительная колодка.
• Планки турникета выполнены в виде отрезков 38 мм труб из шлифованной нержавеющей стали с заглушенным торцом. Каждая планка надежно закреплена в отверстиях планшайбы двумя болтами М8. Место крепления закрыто крышкой на винте.
• Стойка турникета выполнена в виде сдвоенной вертикальной системы из стальных 48 мм труб с заглушками на стальном 12 мм фланце. Через трубу прокладывается кабель управления . Фланец крепится к полу на четыре болта М10/70.
• Блок управления турникетом - в виде настенного прибора в пластиковом корпусе. В корпусе установлены понижающий трансформатор и плата контроллера. На задней части корпуса блока находится ввод сетевого кабеля с предохранителем и отверстие для ввода кабеля системы или кабеля управления. На плате в корпусе установлены колодки для подключения кабелей.
• Пульт выполнен в виде небольшого настольного прибора в корпусе из пластика. На лицевой (верхней) панели находятся три кнопки управления и 4 индикатора. Две дополнительные клавиши свободного прохода установлены на передней (торцевой) части пульта. Пульт кабелем подключается к блоку через колодки.

Особые технические данные скоростного турникета - трипода OMA-26.56

• Количество режимов работы 9
• Нагрузочная способность при однократных проходах через турникет 4000 проходов / день
• Пропускная способность при однократном проходе через турникет 60 проходов / мин.
• Усилие поворота на середине планки турникета не более 1.5 кгс

Надежность

• Турникет разработан для условий интенсивной эксплуатации.
• Допустимые статические усилия на преграждающую планку не более 100 кгс на середине
• Допустимые динамические усилия на преграждающую планку не более 0,2 кДж на середине
• Средняя наработка на отказ не менее 1 000 000 однократных проходов
• Среднее время восстановления, Тв не более 1 час.
• Срок службы изделия не менее 8 лет
